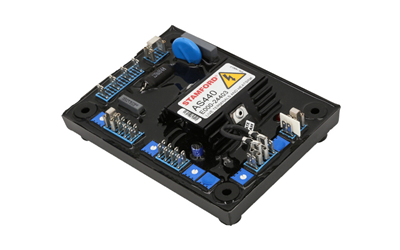

AS440调压板




● 技术参数



感应输入
电压跳线可选 100-130 Vac 1 相或 190-264 Vac 1 相
频率 50-60 Hz 标称
电源输入
电压 100-264 V ac 1 相
频率 50-60 Hz 标称
输出
电压 82 V dc @ 200 V ac
电流连续 4A(见注 1)。 瞬态 7.5A 持续 10 秒。
电阻 15 ohms min (10 ohms mins when inputvolts is less than 175 ac)
REGULATION +/- 1.0% (see note 2)
THERMAL DRIFT
0.03% per deg. AVR 环境中的 C 变化(见注 3)
典型系统响应
AVR 响应 20 毫秒
归档电流至 90% 80 毫秒
机器电压至 97% 300 ms
外部电压调整
+/-10% 使用 1 k ohm 1 watt 微调器(见注 4)
增加电阻会降低电压。
在频率保护下设 定点 94 -98% Hz(见注 5)
单位功率耗散 较大 12 瓦
建立电压 4 伏 @ AVR 端子
模拟输入
较大输入 +/- 5 Vdc(见注 6 )
5% 发电机电压的灵敏度 1V(可调节)
输入电阻 1k ohm
QUADRATURE DROOP INPUT
10 ohms 负载 较大。灵敏度:0.07 A for 5% droop 0PF Max. 输入:0.33 A
过激保护
设定点 65 V dc 时间延迟 10-15 秒(固定)
环境
振动 20-100 Hz 50mm/sec 100Hz – 2kHz 3.3g
工作温度 -40 至 +70C(注 7)
相对湿度 0-70C 95%(注 8)
存储温度 -55 至 +80C



● 主要特点:



      AVR是自动电压调节器是现代发电机不可少的核心部件,发电机主定子通过AS440为励磁机磁场提供电力,AVR是调节励磁电流的控制装置。

      AVR向来自主定子绕组的电压信号作出反馈,通过控制低功率的励磁机磁场,调节励磁机电枢的整流输出功率,从而达到控制主机磁场电流的要求。

      AS440 AVR通过感应两相平均电压,确保了电压调整率。除此之外,它还监测发动机的转速,如低于预选转速(Hz)设定,则相应降低输出电压,以防止发动机低速时的过励,缓减加载时的冲击,以减轻发动机的负担. 这是一款并联机组用半波相控电压调整器。

      电压调整率优于1%,可外接电位器对输出电压微调,具低频保护(随着频率的降低励磁电流也降低)并有LED指示频率过低状态,简单的外接电流互感器即可自动调整功率因素,对不同的功率等级发电机有不同的稳定选择和50/60HZ选择等。
